Billes de soudure à coeur polymère

Le projet SUPERBALL a démarré en octobre 2021 pour une durée de 2 ans et un montant de 800 k euros. Ce projet lauréat de l'AAP R&D BOOSTER de la Région Auvergne-Rhône-Alpes est porté par IREIS, et regroupe également le laboratoire Georges Friedel, de l'École des Mines de Saint-Étienne, et les entreprises Nicomatic et THALES AVS FRANCE SAS

Le projet vise à développer et industrialiser d’une filière française des billes d’interconnexions (type PCSB) hautes performances utilisées dans le report de composants électroniques sur cartes.

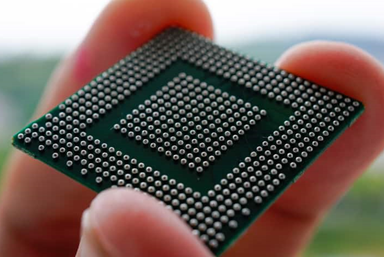

Les billes de soudure à cœur polymère sont un produit clés pour l’assemblage par soudure de boîtiers à matrice de billes (BGA « Ball Grid Array » et CBGA « Ceramic Ball Grid Array ») sur des circuits imprimés.





Le  projet SUPERBALL vise le marché des billes PCSB des équipements électroniques à hautes performances pouvant fonctionner dans des conditions sévères d’utilisations (fortes variations de températures et de pressions, sollicitations mécaniques extrêmes, atmosphères corrosives…) comme on peut par exemple les trouver dans le domaine aéronautique civile et militaire

Les billes de soudures à cœur polymère creux permettent d’améliorer la durée de vie du contact électrique pour les assemblages BGA sur les cartes électroniques.



Avantages :

  • Alternative aux billes de soudure traditionnelles en plomb non rétractables
  • Minimiser le stress mécanique
  •  Améliorer la fiabilité et la réparabilité
  • Compatible avec la refusion de la soudure selon la norme IPC-J-STD-001
  • Miniaturisation
  • Conception flexible avec différents revêtements possibles
  • Excellente résistance à la corrosion avec une durée de vie prolongée (jusqu'à 1 an)
  • Peut être monté à l'aide de colle conductrice (ICA) ou de pâte à braser (compatible sans plomb)
  • Hauteur d'espacement contrôlée (+/-5%)



La projet SUPERBALL propose plusieurs niveaux d’innovation



  • Utilisation de billes de soudures polymère à cœur creux permettant d’améliorer la résistance thermomécanique des billes de soudures.
  • Capacité de réaliser différents revêtements sur les billes de soudures
  • Proposer une gamme de différents diamètres de billes pour adresser différents marchés
  • Adresser un produit permettant le rebillage des composants BGA au lieu d’utiliser un underfill
